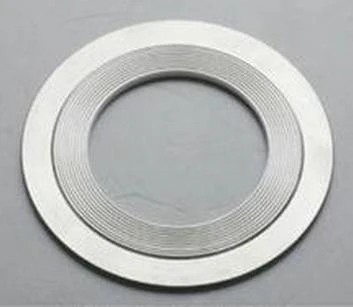

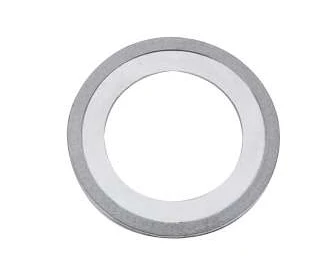

L’InneR i la junta de ferides en espiral reforçada externa es fa generalment mitjançant tires de bobinatge d'acer inoxidable d'alta qualitat en espiral com Sus304 i Sus316 (en forma "V" o "W") amb materials suaus com el grafit, l'amiant, el politetrafluoroetilè (PTFE) i els no aspersos de manera alternativa i sobreellant. Les tires metàl·liques es fixen mitjançant soldadura puntual als extrems inicials i finals. Les juntes bàsiques de ferides metàl·liques de tipus bàsic, sense anells interiors i exteriors, s’utilitzen generalment en brides de mitjana i baixa pressió amb cares de llengua i gruix, cares planes o cares masculines i femenines. Normes tècniques: Els estàndards de fabricació estrangera per a juntes de ferides metàl·liques inclouen: ASME B 16.20, ASME B 16.5, ASME B 16,47 A (B), BS EN1092, JIS, NF, etc.
Classificació de juntes de ferides en espiral
Característiques de rendiment i escenaris d'aplicació
Característiques del rendiment:

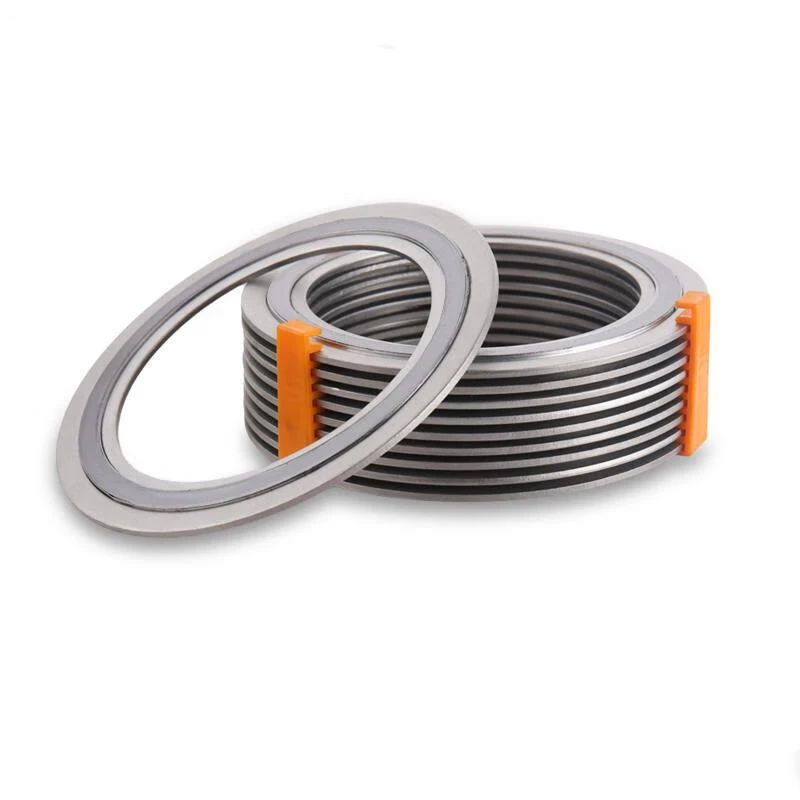

CGI Gasket Flexitallic té una bona compressibilitat i resiliència, amb segellat multicanal i un cert grau de funció d’autodenominament. No són gaire sensibles als defectes de la superfície de les cares de premsa de brides, no s’adhereixen a les superfícies de segellat de brides i poden eliminar parcialment l’impacte de la pressió, els canvis de temperatura i les vibracions mecàniques. Poden mantenir un excel·lent rendiment de segellat en diverses condicions cícliques dures, com ara temperatura alta, baixa temperatura, buit alt i vibracions d’impacte.
Equips d'aplicació:
S'utilitza en parts de segellat estàtic en connexions de brides de canonades, vàlvules, vasos a pressió, condensadors, intercanviadors de calor, torres, forats, forats, etc., en indústries com el petroli, la indústria química, la metal·lúrgia, l'energia elèctrica, la construcció naval, el gas, l'energia nuclear, l'aerospace, els textils, la medicina i la maquinària.
procés de producció
La producció de juntes de ferides en espiral implica múltiples processos de precisió.

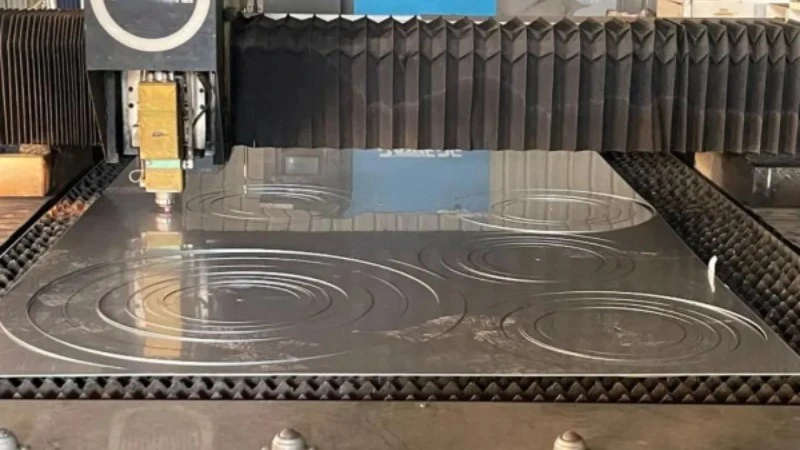

Primer, preparació de material: seleccioneu tires d’acer inoxidable com SUS304 i 316 (talleu -les en formes de "V" o "W") i materials tous com el grafit i el PTFE, i després les talleu amb precisió segons les especificacions per assegurar la concordança dimensional.
A continuació, es troba el procés de bobinatge del nucli: les tires metàl·liques i els materials suaus s’apilen alternativament i en espiral per equips especialitzats. La màquina realitza un control de tensió en temps real per assegurar una adhesió estreta entre les capes i els patrons regulars, formant espais bàsics de juntes.
Després de l’enrotllament, els extrems d’inici i final dels espais en blanc es fixen mitjançant soldadura puntual per evitar el despreniment o la deformació a pressió. Per a les juntes reforçades, cal muntar els anells interiors i exteriors simultàniament per millorar l'estabilitat estructural.
Finalment, es realitza una inspecció estricta de qualitat: precisió dimensional, resistència a la soldadura i rendiment de segellat (com ara proves de pressió). Els productes qualificats s’ordenen, s’envasen i s’emmagatzemen al magatzem. Tot el procés garanteix el compliment dels estàndards de la indústria.

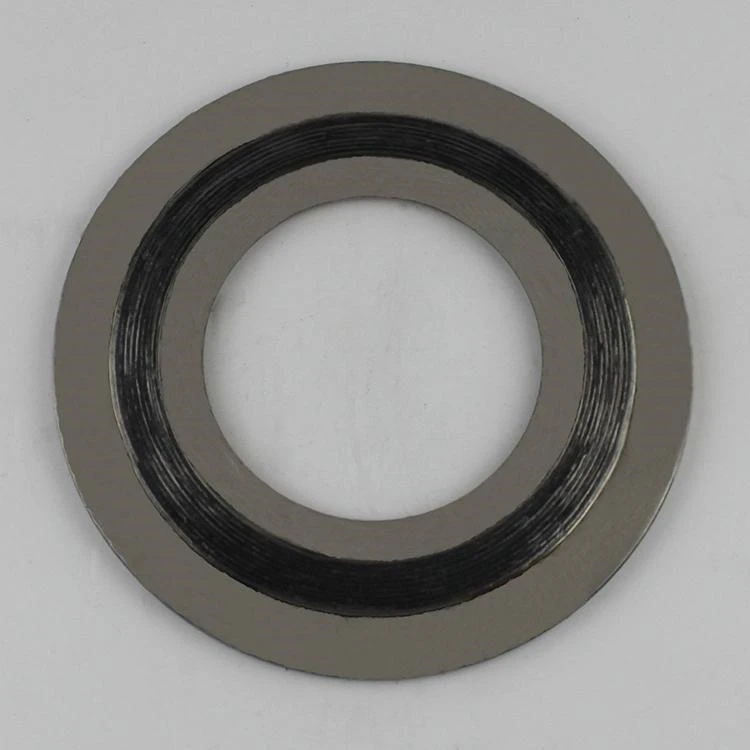

Paràmetres principals de rendiment de les juntes de ferides en espiral de grafit cGI metall:
Factor de la junta de ferides en espiral m =2.5-4
Pressió de funcionament de la junta de ferides en espiral inferior o igual a 25MPa
Temperatura de funcionament de la junta de ferides en espiral -196 grau -700 graus (no
superant els 600 graus en medi oxidant)
Pressió pressió específica mínima de la junta de ferides en espiral y =68 MPA
